產品說明

D_KZ41H、D_KZ41Y 型 PN10~PN100 鋼制真空閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金鋼，公稱壓力 PN10~PN100，閥體材料為優質碳鋼（D_KZ41H）、鉻鉬鋼（D_KZ41Y）的真空閘閥。

產品性能參數

D_KZ41H、D_KZ41Y 型 PN10~PN100 鋼制真空閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
DkZ41H-10C	10	1.0	≤425	水、蒸汽、空氣
DkZ41H-16C	16	1.6
DkZ41H-25	25	2.5
DkZ41H-40	40	4.0
DkZ41H-63	63	6.3
DkZ41H-100	100	10.0
DkZ41Y-10I	10	1.0	≤550	水、蒸汽、空氣
DkZ41Y-16I	16	1.6
DkZ41Y-25I	25	2.5
DkZ41Y-40I	40	4.0
DkZ41Y-63I	63	6.3
DkZ41Y-100I	100	10.0

返回頁首

產品零部件材料

D_KZ41H、D_KZ41Y 型 PN10~PN100 鋼制真空閘閥零部件材料

型號	材料
	閥體、閘板、閥蓋	閥桿	密封面	填料
DkZ41H-10C	優質碳鋼		不銹鋼	合金鋼	柔性石墨
DkZ41H-16C
DkZ41H-25
DkZ41H-40
DkZ41H-63
DkZ41H-100
DkZ41Y-10I	鉻鉬鋼		鉻鉬鋼	硬質合金	柔性石墨
DkZ41Y-16I
DkZ41Y-25I
DkZ41Y-40I
DkZ41Y-63I
DkZ41Y-100I

返回頁首

產品外形及結構尺寸

D_KZ41H、D_KZ41Y 型 PN10 鋼制真空閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	16	4×Φ14	2	210	120	5
20	150	105	75	55	16	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	18	4×Φ18	2	310	180	13
40	200	145	110	85	18	4×Φ18	3	350	200	28
50	250	160	125	100	20	4×Φ18	3	398	340	30
65	265	180	145	120	20	4×Φ18	3	413	240	35
80	280	195	160	135	22	4×Φ18	3	475	280	47
100	300	215	180	155	22	8×Φ18	3	540	300	66
125	325	245	210	185	24	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	8×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	390	350	320	28	12×Φ23	3	990	450	398
300	500	440	400	368	28	12×Φ23	4	1111	450	398
350	550	500	460	428	30	16×Φ23	4	1265	550	620
400	600	565	515	482	32	16×Φ25	4	1377	600	893
450	650	615	565	532	32	20×Φ25	4	1565	650	952
500	700	670	620	585	34	20×Φ25	4	1722	700	1006
600	800	780	725	685	36	20×Φ30	5	1996	800	1168
700	900	895	840	800	40	24×Φ30	5	-	-	-
800	1000	1010	950	905	44	24×Φ34	5	-	-	-
900	1100	1110	1050	1005	46	28×Φ34	5	-	-	-
1000	1200	1220	1160	1115	50	28×Φ34	5	-	-	-

返回頁首

D_KZ41H、D_KZ41Y 型 PN16 鋼制真空閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	14	4×Φ14	2	210	120	5
20	150	105	75	55	14	4×Φ14	2	230	140	7
25	160	115	85	65	16	4×Φ14	2	245	160	9
32	180	135	100	78	16	4×Φ18	2	310	180	13
40	200	145	110	85	16	4×Φ18	3	350	200	28
50	250	160	125	100	16	4×Φ18	3	398	240	30
65	265	180	145	120	18	4×Φ18	3	413	240	35
80	280	195	160	135	20	8×Φ18	3	475	280	47
100	300	215	180	155	20	8×Φ18	3	540	300	66
125	325	245	210	185	22	8×Φ18	3	654	320	113
150	350	280	240	210	24	8×Φ23	3	688	350	141
175	375	310	270	240	26	8×Φ23	3	770	400	168
200	400	335	295	265	26	12×Φ23	3	841	400	202
225	425	365	325	295	26	8×Φ23	3	915	450	239
250	450	405	355	320	30	12×Φ25	3	990	450	287
300	500	460	410	375	30	12×Φ25	4	1111	450	198
350	550	520	470	435	34	16×Φ25	4	1265	550	620
400	600	580	525	485	36	16×Φ30	4	1377	600	893
450	650	640	585	545	40	20×Φ30	4	1565	650	952
500	700	705	650	608	44	20×Φ34	4	1722	700	1006
600	800	840	770	718	48	20×Φ34	5	1996	800	1168
700	900	910	840	788	50	24×Φ41	5	-	-	-
800	1000	1020	950	898	52	24×Φ41	5	-	-	-
900	1100	1120	1050	998	54	28×Φ41	5	-	-	-
1000	1200	1255	1170	1110	56	28×Φ48	5	-	-	-

返回頁首

D_KZ41H、D_KZ41Y 型 PN25 鋼制真空閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	f	H	D0	重量/kg
15	130	95	65	45	16	4×Φ14	2	175	120	6
20	150	105	75	55	16	4×Φ14	2	230	140	8
25	160	115	85	65	16	4×Φ14	2	245	160	13
32	180	135	100	78	18	4×Φ18	2	310	180	16
40	200	145	110	85	18	4×Φ18	3	350	200	33
50	250	160	125	100	20	4×Φ18	3	398	240	36
65	265	180	145	120	22	8×Φ18	3	413	240	41
80	280	195	160	135	22	8×Φ18	3	475	280	55
100	300	230	190	160	24	8×Φ23	3	475	280	55
125	325	270	220	188	28	8×Φ25	3	654	320	133
150	350	300	250	218	30	8×Φ25	3	688	350	162
175	-	330	280	248	32	12×Φ25	3	770	350	212
200	400	360	310	278	34	12×Φ25	3	841	400	276
225	-	395	340	302	36	12×Φ30	3	915	400	326
250	450	425	370	332	36	12×Φ30	3	990	450	386
300	500	485	430	390	40	16×Φ30	4	1111	450	574
350	550	550	490	448	44	16×Φ34	4	1265	550	713
400	600	610	550	505	48	16×Φ34	4	1377	600	1001
450	650	660	600	555	50	20×Φ34	4	1565	650	-
500	700	730	660	610	52	20×Φ41	4	1722	700	-
600	800	840	770	718	56	20×Φ41	5	1996	-	-
700	900	955	875	815	60	24×Φ48	5	-	-	-
800	1000	1070	990	930	64	24×Φ48	5	-	-	-
900	1100	1180	1090	1025	66	28×Φ54	5	-	-	-
1000	1200	305	1210	1140	68	28×Φ58	5	-	-	-

返回頁首

D_KZ41H、D_KZ41Y 型 PN40 鋼制真空閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	D0	重量/kg
15	130	95	65	45	40	16	4×Φ14	2	4	175	120	6
20	150	105	75	55	51	16	4×Φ14	2	4	230	140	8
25	160	115	85	65	58	16	4×Φ14	2	4	245	160	13
32	180	135	100	78	66	18	4×Φ18	2	4	310	180	16
40	200	145	110	85	76	18	4×Φ18	3	4	350	200	33
50	250	160	125	100	88	20	4×Φ18	3	4	411	250	36
65	280	180	145	120	110	22	8×Φ18	3	4	431	280	41
80	310	195	160	135	121	22	8×Φ18	3	4	455	300	55
100	350	230	190	160	150	24	8×Φ23	3	4.5	568	350	84
125	400	270	220	188	176	28	8×Φ25	3	4.5	600	400	133
150	450	300	250	218	204	30	8×Φ25	3	4.5	680	400	162
200	550	375	320	282	260	38	12×Φ30	3	4.5	860	500	276
250	650	445	385	345	313	42	12×Φ34	3	4.5	1010	500	386
300	750	510	450	408	364	46	16×Φ34	4	4.5	1135	500	574
350	850	570	510	465	422	52	16×Φ34	4	5	1276	600	713
400	950	655	585	535	474	58	16×Φ41	4	5	1542	700	1001
450	1050	680	610	560	524	60	20×Φ41	4	5	-	-	-
500	1150	755	670	612	576	62	20×Φ48	4	5	-	-	-
600	1350	890	795	730	678	62	20×Φ54	5	6	-	-	-
700	1450	995	900	835	768	68	24×Φ54	5	6	-	-	-
800	1650	1135	1030	960	876	76	24×Φ58	5	6	-	-	-

返回頁首

D_KZ41H、D_KZ41Y 型 PN63 鋼制真空閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	D0	重量/kg
15	170	105	75	55	41	18	4×Φ14	2	4	180	100	7
20	190	125	90	68	51	20	4×Φ18	2	4	180	100	9
25	210	135	100	78	58	22	4×Φ18	2	4	255	180	13
32	230	150	110	82	66	24	4×Φ23	2	4	310	180	17
40	240	165	125	95	76	24	4×Φ23	2	4	310	180	17
50	250	175	135	105	88	26	4×Φ23	3	4	385	200	34
65	280	200	160	130	110	28	8×Φ23	3	4	490	300	45
80	310	210	170	140	121	30	8×Φ23	3	4	538	320	63
100	350	250	200	168	150	32	8×Φ25	3	4.5	615	350	93
125	400	295	240	202	176	36	8×Φ30	3	4.5	662	400	147
150	450	340	280	240	204	38	8×Φ34	3	4.5	733	450	217
200	550	405	345	300	260	44	12×Φ34	3	4.5	932	500	341
250	650	470	400	352	313	48	12×Φ41	3	4.5	1099	550	490
300	750	530	460	412	364	54	16×Φ41	4	4.5	1202	600	620
350	850	595	525	475	422	60	16×Φ41	4	5	1362	700	-
400	950	670	585	525	474	66	16×Φ48	4	5	-	-	-
500	1150	800	705	640	576	70	20×Φ54	4	5	-	-	-
600	1350	930	820	750	678	76	20×Φ58	5	6	-	-	-

返回頁首

D_KZ41H、D_KZ41Y 型 PN100 鋼制真空閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	z×Φd	f	f2	H	D0	重量/kg
15	170	105	75	55	40	20	4×Φ14	2	4	180	120	-
20	190	125	90	68	51	22	4×Φ18	2	4	180	120	-
25	210	135	100	78	58	24	4×Φ18	2	4	350	-	14
32	230	150	110	82	66	24	4×Φ23	2	4	360	-	21
40	240	165	125	95	76	26	4×Φ23	3	4	400	-	63
50	250	195	145	112	88	28	4×Φ25	3	4	426	250	68
65	280	220	170	138	110	32	8×Φ25	3	4	490	300	74
80	310	230	180	148	121	34	8×Φ25	3	4	532	300	105
100	350	265	210	172	150	38	8×Φ30	3	4.5	606	350	116
125	400	310	250	210	176	42	8×Φ34	3	4.5	670	400	189
150	450	350	290	250	204	46	12×Φ34	3	4.5	740	450	263
200	550	430	360	312	260	54	12×Φ41	3	4.5	930	500	378
250	650	500	430	382	313	60	12×Φ41	3	4.5	1102	580	-
300	750	585	500	442	364	70	16×Φ48	4	4.5	1212	600	-
350	850	655	560	498	422	76	16×Φ54	4	5	1362	750	-
400	950	715	620	558	474	80	16×Φ54	4	5	-	-	-
500	1150	815	724	635	576	89	24×Φ54	4	5	-	-	-

返回頁首

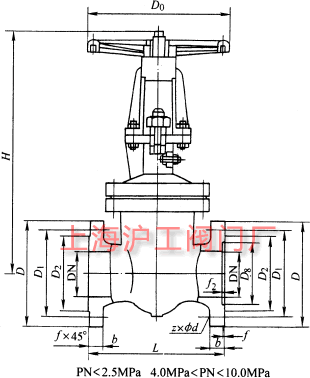

產品外形及結構尺寸示意圖
