產品說明
Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16，Y43H-16 閥體材料為 HT200、Y43H-16C 閥體材料為 WCB、Y43H-16Q 閥體材料為 QT450-10 的蒸汽減壓閥。
產品性能參數
| 型號 | PN | 進口參數 | 出口壓力 / MPa | 出口壓力 / MPa | 適用介質 | |
|---|---|---|---|---|---|---|
| 溫度 / ℃ | 壓力 / MPa | |||||
| Y43H-16 | 16 | ≤200 | 1.6 | 0.05~1.0 | ±0.05 | 蒸汽 |
| Y43H-16C | ||||||
| Y43H-16Q | ||||||
返回頁首 ⇑
產品零部件材料
| 型號 | 材料 | |||||
|---|---|---|---|---|---|---|
| 閥體、上閥蓋、下閥蓋 | 主副閥瓣、主副閥座、活塞 | 主副彈簧 | 調節彈簧 | 膜片 | 活塞環 | |
| Y43H-16 | HT2000 | 不銹鋼 | 鉻釩鋼 | 硅錳鋼 | 不銹鋼 | 合金耐磨鑄鐵 |
| Y43H-16C | WCB | |||||
| Y43H-16Q | QT450-10 | |||||
返回頁首 ⇑
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×ød | H1 | H2 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 180 | 115 | 85 | 65 | 18 | 4×ø18 | 100 | 290 | 16 |
| 32 | 200 | 135 | 100 | 78 | 18 | 4×ø18 | 100 | 290 | 17 |
| 40 | 220 | 145 | 110 | 85 | 20 | 4×ø18 | 105 | 310 | 22 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4×ø18 | 105 | 310 | 24 |
| 65 | 280 | 180 | 145 | 120 | 20 | 4×ø18 | 105 | 310 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 160 | 340 | 50 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8×ø18 | 160 | 340 | 52 |
| 125 | 400 | 245 | 210 | 185 | 26 | 8×ø18 | 195 | 375 | 88 |
| 150 | 450 | 280 | 240 | 210 | 28 | 8×ø23 | 195 | 375 | 94 |
| 200 | 550 | 335 | 295 | 265 | 30 | 12×ø23 | 225 | 475 | 151 |
返回頁首 ⇑

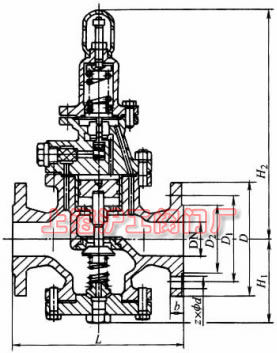

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，Y43H-16、Y43H-16C、Y43H-16Q 型先導活塞式蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
